水泵吸水管中的压力变化

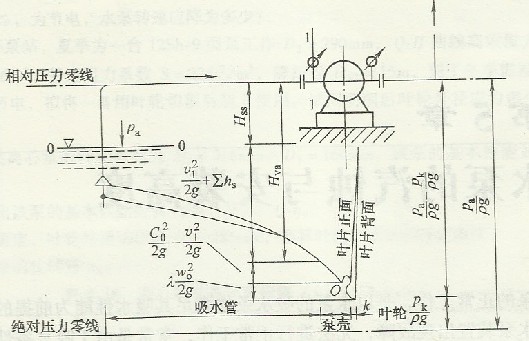

离心泵吸水装置及压力变化示意图

如上图所示，水泵运行中，由于叶轮的高速旋转，在其入口处造成了真空 ，在吸水池水面大气压与叶轮进口处的绝对压力之差的作用下，水自吸水管端 流入叶轮的进口。由于latm等于10.33mH20高，所以水泵的最大吸水高度H88不会超过10.33m。实际上，这个压力差在水流的流动过程中要转化成位置头、 流速头，并克服各项水头损失，还要保持在进口具有一定能量（压头），这就使 水泵的吸水高度要远小于10.33m。
从水泵进水口到叶轮的进口，流道的过水断面面积一般是收缩减小的，当流 量一定时，流速沿程增加，但是压力是相应降低的。当水流进入叶轮，绕流叶片 头部时，水流急剧转弯、流速增大，在叶片背面k点处尤为显著，使水流在左 点处的压力急剧降低。k点以后，由于叶片对水流做功，水流在叶轮中受到由叶 吟传来的机械能，压力才迅速升高。上述流速变化及水流从水泵进口到k点处的流程中，均伴有水力损失，消耗部分能量，使压力降低。
由此可见，吸水管上的绝对压力是按水流的方向沿程下降的，水泵进口处并 下是泵内压力最低的地方，泵内水流压力最低的地方是在叶片进口附近背面的k 点处。
